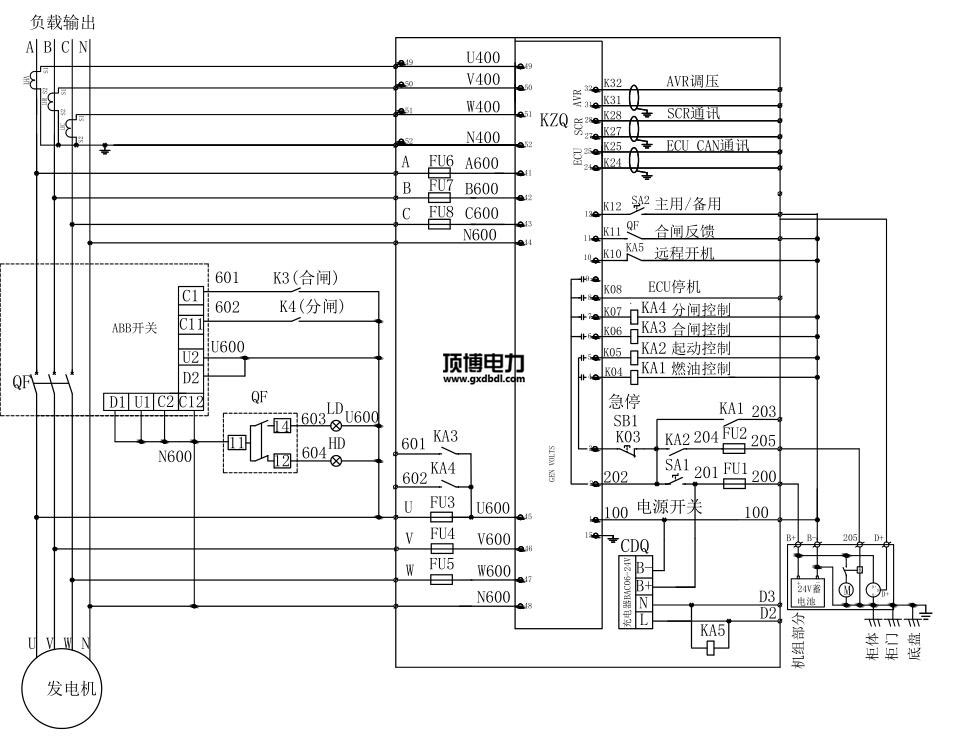

580KW柴油发动机车火力发高压直流讨论电动机并机柜路线图电气开关图的工作原理：由e充物品AC220V/DC24V，供给火力发高压直流讨论电动机抑制器使用输入线电压电源线DC24V。火力发高压直流讨论电动机打火后由KA5讨论220V中继物品输入线电压是一个打火手机警报。柴油发动机车火力发高压直流讨论电动机抑制器利用手机警报电路把火力发高压直流讨论电动机的直流电、线电压，速度，钻速等火力发高压直流讨论电动机的多种多样技术指标手机警报反应到抑制器，由抑制器发出了指命。   当汽油风能发直流发电装置进行后，把电送回转换电启闭柜尾端的主母排。操纵器确认系統监管起到有一定必备条件进行汽柴油操纵，起步操纵，确认DC24V继小家电伤害数据4g无线信号。风能发直流发电装置操纵器确认的电压降污染数据监测漏电电启闭，污染数据监测到可以满足漏电隔离启闭进行的电压降，操纵器确认KA3继小家电伤害分闸数据4g无线信号，合上主转换电启闭断路，漏电隔离启闭分闸后分闸无线信号灯灯亮。当操纵系統可以分闸的是，确认KA四分闸继小家电伤害分闸数据4g无线信号，主转换电启闭漏电隔离启闭分闸，漏电隔离启闭分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
号码	名字	材质规格型号	厂家	用户	生产商
1	万用式结构空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发无刷电冷水机组把控好器	HGM9510	只	2	众智
3	直流主机电源主机电源组件	BAC06A	只	2	众智
4	小规模上面断电器元件	HH52P    DC24V	只	8	正泰
5	小款里面继物品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	绝缘层子	正方形，紫色，M10	只	12	海坦
14	辅料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
