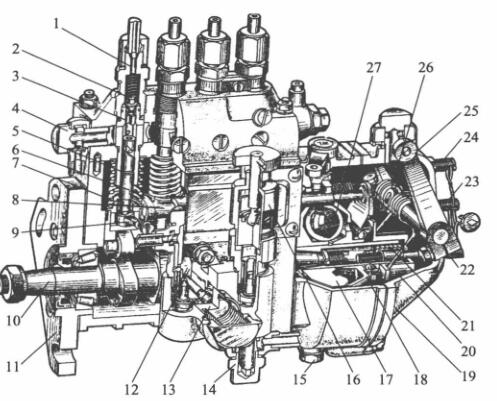

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

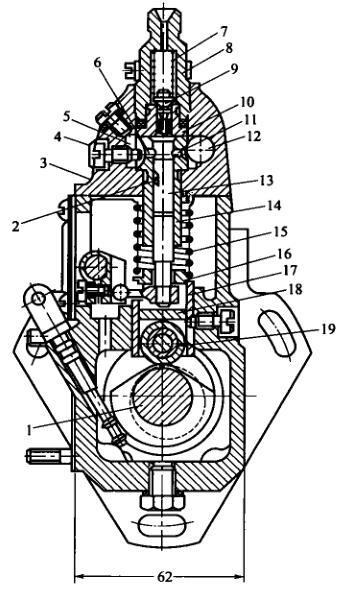

   I号喷油泵的分泵构造图

1-压力石油管道管连接头; 2-很油阀; 3-很油阀块; 4,14-进油螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵大螺旋拉簧; 8-油门拉杠;  9-调结臂; 10-凸轮机构轴; 11-特定接盘; 12-石油管道泵偏轴轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-驱动程序盘; 18-从动盘; 19-泵壳; 20-滑套; 21-调节大螺旋拉簧; 22-剩余油调整螺丝; 23-怠速定位螺丝; 24-高速收费站定位螺丝; 25-调压手柄; 26-调压大螺旋拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体制动器总成的关键功能是绝对真空泵逐渐逐渐始于始终的数据质量性，面对多缸柴油发动机机某种程度，需要绝对各缸真空泵始终的一样性。起绝对帮助的部位零件是滑轮下部分到优化混凝土垫块上平面磨的极度H。当喷真空泵凸轮机构轴伞齿与曲轴伞齿相地址某种时，H越大，柱塞泵封闭进油孔的始终早一些，，真空泵逐渐逐渐始于始终也早一些，。反正，H越小，真空泵逐渐逐渐始于始终越延期。由此要利用来设计和可靠性试验推算出适合的的滑轮体上班极度H，以绝对真空泵逐渐逐渐始于始终的数据质量性。

1-轴承轴; 2-轴向注塞泵泵斜槽; 3-泵盖; 4-位置定位螺母; 5-回油道; 6-回油孔; 7-油多阀压簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-轴向注塞泵泵; 14-轴向注塞泵泵套简;  15一轴向注塞泵泵压簧; 16-压簧座; 17-挺柱体:; 18-混凝土垫块; 19-滑轮

  这对多缸机，各分泵的H值应问题。校准垫板在喷助力泵出产时均已调好，难以自由对换。垫板是用耐偏磨材料制做并举行热外理以挺高光洁度，由于用到中不可以偏磨。如长日子用到后偏磨较多，可换面用到。

  喷油阀泵体分上上下下几部分，喷油阀上体应用在装配注塞泵偶件及冒油阀偶件，生殖器应用在装配气缸轴、滑轮体和输软管道管阀等。泵体前侧西南部会开检视窗孔，便全面检检调整泵油情况。下方有检视发动机油面的检视孔。喷油阀上体含有一件油道，与各注塞泵套筒或是的弧形油槽相接。弧形油槽则与注塞泵套筒上的进、回油孔相接。由输软管道管阀供来的压差大油用进软管线连接头流进去油道中。油道中的重油阻力由装在回软管线连接头内的回油阀抑制，一必须维持在5～10kPa范围之内内。汽压过低，在注塞泵下行速度时，重油并不能迅猛用进油孔流进去注塞泵上半部油腔。当油情况过量而使汽压提升时，不必要的重油会顶开回油阀流进去重油细滤器中。
